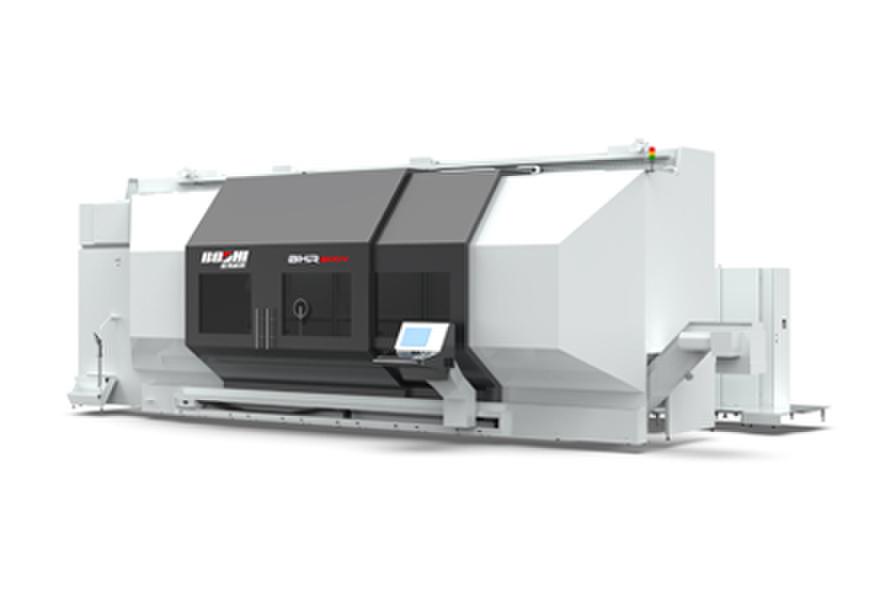

BHR800V系列是一款具有五軸五聯動功能的臥式車銑復合加工中心。機床配置有X、Y、Z、B、C五軸，可實現各種車、銑、鏜、鉆、銑齒、磨等復合加工；尤其適用于直線度、圓柱度、平行度、跳動要求小的高精加工、深孔加工及重型零件的加工。公司致力于復雜零件加工要求的分析,開發相關附件為每個用戶提供可定制的有效的整體解決方案。
產品特點：
1）主軸箱采用雙電機主從模式，連接齒輪箱，雙檔變速，主電機功率可選擇，主軸夾緊力可調；
2）X、Y、Z、C各軸均配置雙電機，傳遞扭矩大，移動速度快；五軸全閉環控制，加工精度高；
3）一次裝夾完成多道工序加工，裝夾誤差少，生產效率高；

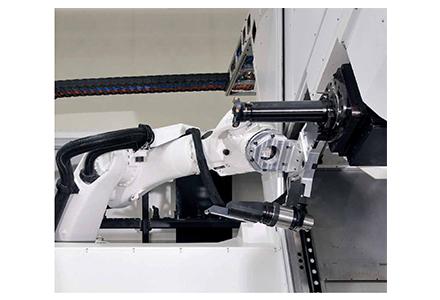

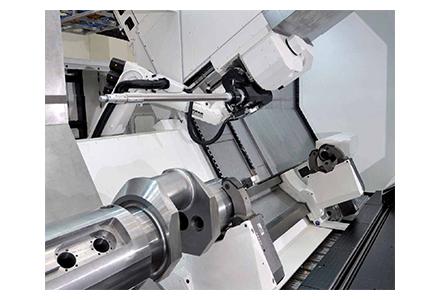

4）采用倉儲式刀庫，配備KUKA機器人實現刀具及附件頭的快速更換，刀具更換快，刀庫容量擴充方便；

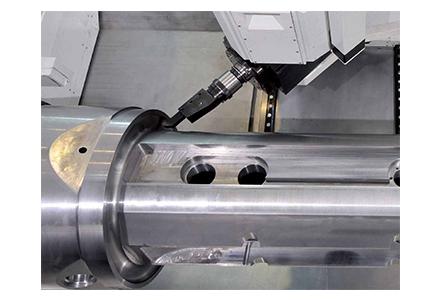

5）擅長于深孔加工，最大加工孔深可達1500mm。
適用行業：
1）能源領域：汽輪機及水電方面的軸類工件；
2）大型船用柴油機領域：凸輪軸，曲軸等；
3）齒輪箱：風電齒輪箱的傳動零件和礦山機械的齒輪箱傳動零件等。
|
項目 |
單位 |
BHR800V |
|
|
加工 范圍 |
床身上最大回轉直徑 |
mm |
820 |
|
兩頂尖距離 |
mm |
2000/3000/4000/5000/6000 |
|
|
工件最大重量 |
kg |
3500 |
|
|
車削 主軸 |
電機功率 |
kW |
22+22/27+27/30+30 |
|
最高轉速 |
rpm |
2700/1680 |
|
|
最大扭矩 |
Nm |
3340/5400 |
|
|
卡盤直徑 |
mm |
315/400/500/630 |
|
|
前端軸承直徑 |
mm |
160 |
|
|
主軸通孔直徑 |
mm |
100 |
|
|
主軸頭型式 |
|
A2-11 |
|
|
C軸 |
最高轉速 |
rpm |
80 |
|
最大扭矩 |
Nm |
4000 |
|
|
銑削 主軸 |
電機功率 |
kW |
27/30 |
|
最高轉速 |
rpm |
5000 |
|
|
最大扭矩 |
Nm |
261/291 |
|
|
刀柄型式 |
|
HSK-A63/CaptoC6 |
|
|
前端軸承直徑 |
mm |
100 |
|
|
內冷壓力 |
bar |
70 |
|
|
B軸 |
最高轉速 |
rpm |
16 |
|
最大扭矩 |
Nm |
1780 |
|
|
鼠牙盤分度角度 |
º |
2.5 |
|
|
最小分度角度 |
º |
0.001 |
|
|
擺角范圍 |
º |
-110/+90 |
|
|
X軸 |
快進速度 |
m/min |
40 |
|
最大進給力 |
N |
13050/27000 |
|
|
行程 |
mm |
930 |
|
|
Y軸 |
快進速度 |
m/min |
40 |
|
最大進給力 |
N |
14500 |
|
|
行程 |
mm |
400/550 |
|
|
Z軸 |
快進速度 |
m/min |
40 |
|
最大進給力 |
N |
12000/28800 |
|
|
尾座 |
套筒直徑 |
mm |
180 |
|
套筒行程 |
mm |
200 |
|
|
其他 |
刀庫容量 |
|
40/60/80/120 |
|
數控系統 |
|
西門子840D SL |
